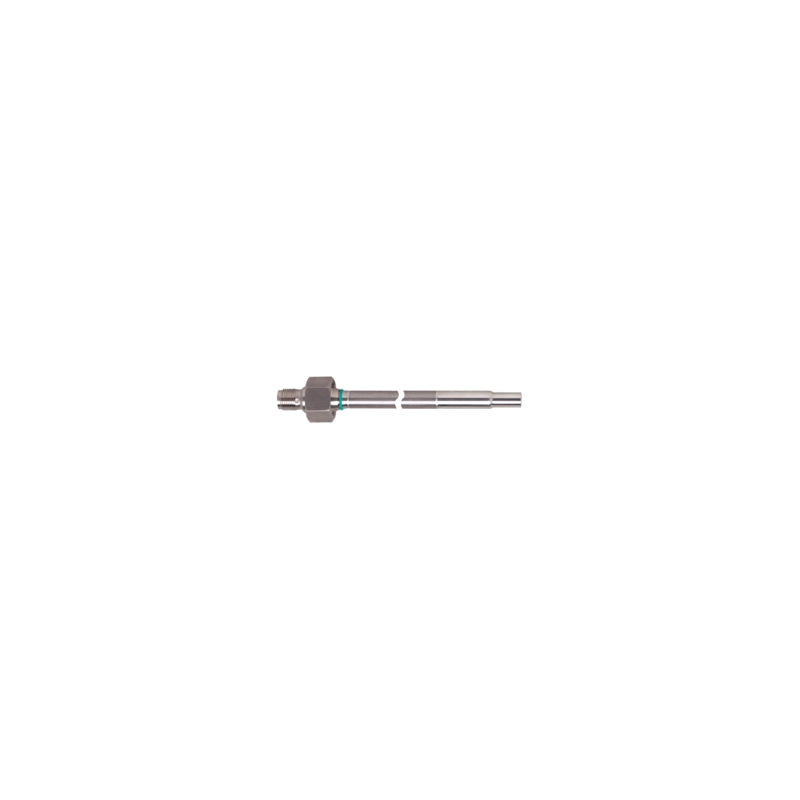

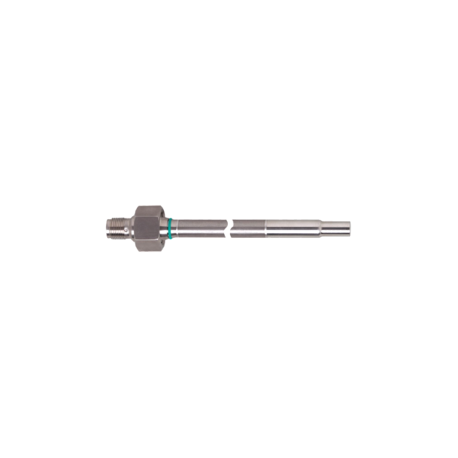

Détecteur de débit avec électronique déportée rail din IFCSF5

- Contrôleur : type SF5201 et SF5701, détection de débit et température
- Caractéristiques :
- 1) milieux liquides (ex : eau de mer version titane, eau glacée version Inox) ou gazeux
- 2) Indication via bargraphe / Etat de commutation sur boitier de contrôle
- 3) Réglage via potentiometre sur boitier de contrôle
- 4) large étendue de mesure pour une multitude d’applications
- Principe de fonctionnement : le capteur utilise l'effet de refroidissement d'un fluide en circulation
pour contrôler un débit. La quantité de l'énergie thermique dissipée par l'extrémité de la sonde
détermine le débit. Conception sans pièce en mouvement : pas de risque de casse ou
d'encrassement.
Montage latéral pour des tuyaux horizontaux. Montage en flux ascendant pour des tuyaux verticaux.
Distance à respecter entre les perturbations amont/aval et le capteur : 5…10 d en amont et 3…5 d
en aval (d=diamètre de la canalisation)
Profondeur d’installation de la sonde de 1/8 du diamètre intérieur de la tuyauterie est ≥120mm et
15mm si < à 120mm . Le bout de la sonde doit être completement immergé dans le fluide
- Matériau parties en contact avec le fluide : acier inox 316L, pour fluide eau, solutions glycolées,
air, huile (faible viscosité) et titane pour eau de mer
- Plongeur : lisse, diamètre 8mm.
- Longueur utile de sonde avec raccord : 26mm sur SF5201
- Longueur utile de sonde avec raccord : 34mm sur SF5701 ou 64mm sur SF2702
- Température du fluide : -25… +80°C
- Pression admissible : version inox 30 bar, version titane 100 bar
- Signal de sortie : PNP (400mA)
- Plage de réglage : débit 0,3...30 m/s pour liquide, 20...300 m/s pour gaz
- Boitier : montage rail DIN, avec indication via bargrapHe 3 couleurs et 2 LED d’indication d’état
- Alimentation : 24 Vdc
- Etanchéité : IP67
- Raccordement électrique : connecteur M12x1, 5 plots, contacts dorés

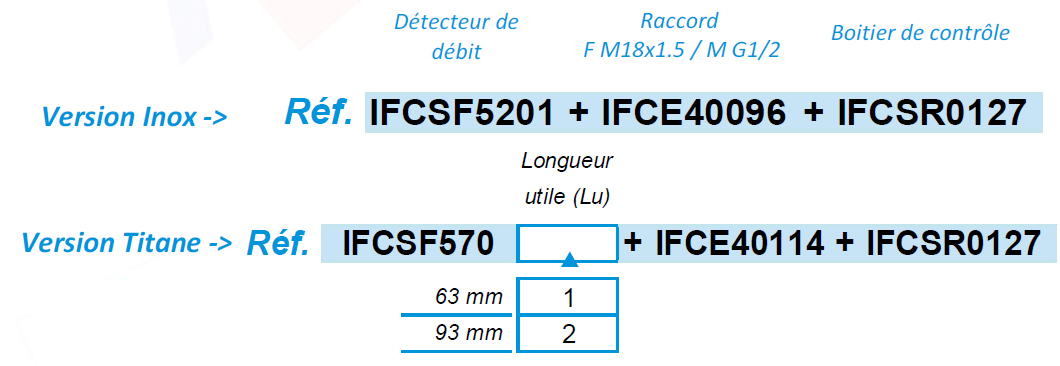

- Spécification selon fiche technique : IFCSF5201, IFCSF5701, IFCSR5702, IFCSR0127

Ces spécifications correspondent au produit standard ; pour d’autres besoins, nous consulter
