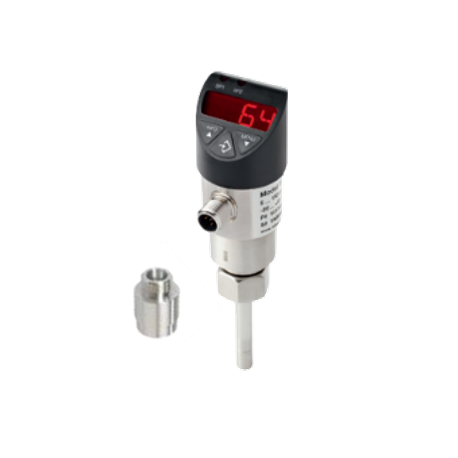

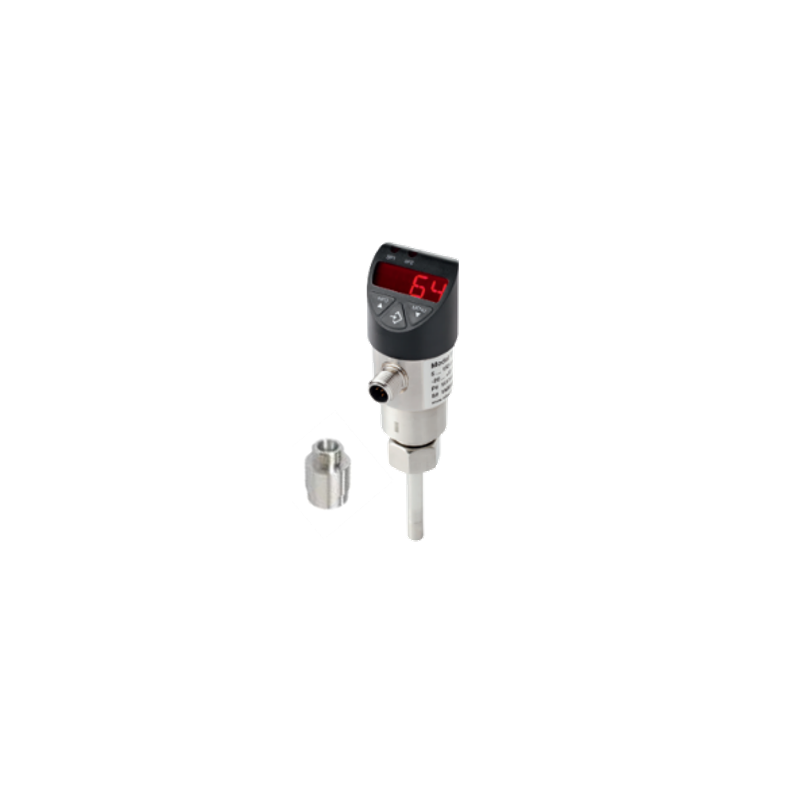

Détecteur de débit électronique, sortie 2 seuils (PNP/NPN) avec afficheur digital pour fluide liquide FSD-4

Le détecteur de débit FSD-4 de chez Wika, permet la détection débit par principe calorimétrique pour les applications du transfert des fluidesfroid industrielgénie climatique et industrie de l'eau

Le détecteur de débit FSD-4 de chez Wika à exécution robuste est utilisé pour les fluides liquides ou gazeux compatible avec l'inox.

Une configuration via l'afficheur est possible.

Recommandations de montage :

- Distances à respecter : longueur amont 3 à 5D et longueur aval 3 à 5D (D=diamètre de la tuyauterie)

- Sonde immergée dans le fluide liquide (si possible mini 16mm), positionnée si possible au milieu du tube dans la zone de vitesse d’écoulement maximal

- Position de montage recommandée : tuyau horizontal, tête vers le haut ou à 90° (tête vers le bas si aucun dépôt dans le tube)

« * » Produit livrable sous 24h/48h en France métropolitaine sous réserve de stock disponible

  • Nouveau



Ajoutez le produit à votre devis pour pouvoir sélectionner les accessoires

Recommandations de montage :
- Distances à respecter : longueur amont 3 à 5D et longueur aval 3 à 5D (D=diamètre de la tuyauterie)
- Sonde immergée dans le fluide liquide (si possible mini 16mm), positionnée si possible au milieu du tube
dans la zone de vitesse d’écoulement maximal
- Position de montage recommandée : tuyau horizontal, tête vers le haut ou à 90°
(tête vers le bas si aucun dépôt dans le tube)
- Lors de l’installation mécanique du capteur, vérifiez que la marque d’installallation pointe dans la direction
opposée à la direction d’écoulement du fluide

- Contrôleur : type FSD-4 muni d’une sortie débit en standard. Une sortie température est disponible en option
- Applications et caractéristiques :
- Contrôle de systèmes lubrifiants réfrigérants
- Surveillance de circuits de refroidissement
- Protection contre le fonctionnment à vide de vos pompes
- Surveillance fiable de débit de fluides liquides
- Facilement paramétrable avec afficheur intégré
- Sans usure, sans aucune pièce mobile dans le fluide
- Facilité de paramètrage à l’aide de 3 touches ou via IO-Link 1.1
- Principe de fonctionnement : le capteur utilise l'effet de refroidissement d'un fluide en circulation
pour contrôler un débit. La quantité de l'énergie thermique dissipée par l'extrémité de la sonde
détermine le débit. Conception sans pièce en mouvement : pas de risque de casse ou d'encrassement.
- Matériau parties en contact avec le fluide : acier inox 316L
- Raccordement process : G1/2 (bague PTFE) ou à souder
- Plongeur : Inox diamètre 8mm longueur 45 (version à souder) et 140 mm (version G1/2)
- Longueur utile après installation avec raccord : 11.5mm à souder et 95mm en filetage G1/2
- Température de fonctionnement : -20… +85°C
- Pression admissible : 15 bar avec raccord coulissant et 30 bar en version à souder
- Signal de sortie : 2 points de seuil (PNP/NPN) ou 1 point de seuil (PNP/NPN) et IO-Link 1.1
- Etendue de mesure : débit 0.05…3 m/s et température -20…+85°C (le réglage est effectué en usine à l’eau)
- Précision : débit ±2% de l’étendue de mesure, température ≤ 0,5K (pour un débit ≥ 0,2 m/s)
- Boitier : IP67 acier inox 316L avec afficheur LED 4 digits, 14 segments, rouge,
hauteur de caractère 9mm, affichage orientable sur 180°
- Alimentation : 15…35 Vdc

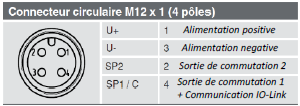

- Raccordement électrique : connecteur M12x1, 4 plots
- Spécification selon fiche technique : WIAFSD4, ITERK
Ces spécifications correspondent au produit standard ; pour d'autres besoins, nous consulter
