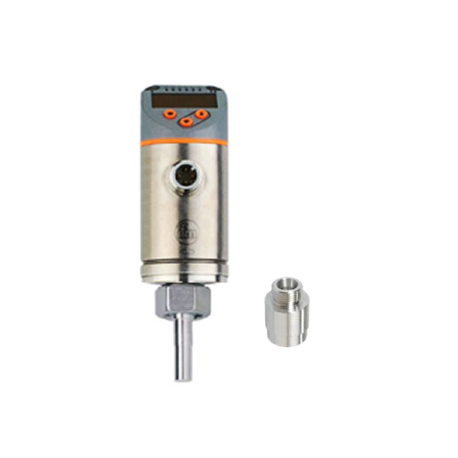

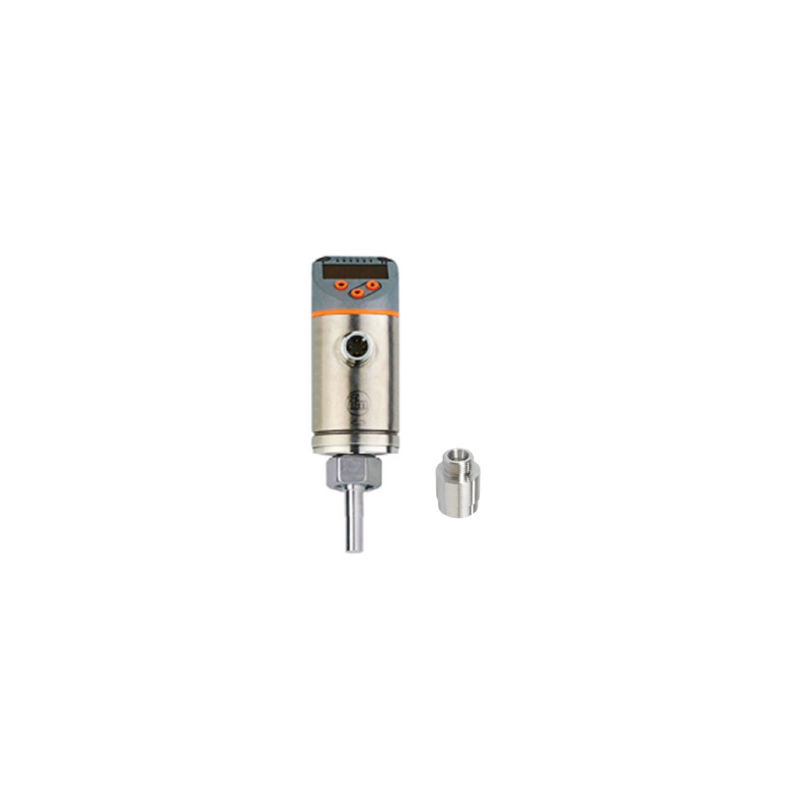

Détecteur de débit à souder, indication de l'état par rampe de led, Longueur utile 20mm type SA2000

- Contrôleur : type SA2000, mesure de débit et température
- Applications et caractéristiques :
- 1) milieux liquides ou gazeux
- 2) large étendue de mesure pour une multitude d’applications
- 3) boitier monobloc et sonde inox
- 4) vaste gamme de raccord process pour une installation facile et rapide
- 5) réglage par boutons poussoirs et indication visuelle d’état du débit
- Principe de fonctionnement : le capteur utilise l'effet de refroidissement d'un fluide en circulation pour contrôler un débit. La
quantité de l'énergie thermique dissipée par l'extrémité de la sonde détermine le débit.
Conception sans pièce en mouvement : pas de risque de casse ou d'encrassement.
Montage latéral pour des tuyaux horizontaux. Montage en flux ascendant pour des tuyaux verticaux.
Distance à respecter entre les perturbations amont/aval et le capteur : 5…10 d en amont et 3…5 d en aval (d=diamètre de la
canalisation)
Profondeur d’installation de la sonde de 1/8 du diamètre intérieur de la tuyauterie est ≥120mm et 15mm si < à 120mm
Le bout de la sonde doit être completement immergé dans le fluide
- Matériau parties en contact avec le fluide : acier inox 316L
- Raccordement process : filetage G1/2
- Longueur du plongeur : Longueur total 59mm (plongeur + taraudage)
- Température de fonctionnement : -40… +80°C
- Pression admissible : 100 bar
- Signal de sortie : deux sélectionnables (2 points de seuils PNP/NPN, sortie 4/20mA et IO-Link 1.1)
- Plage de réglage : débit 0.04...6 m/s pour liquide, 0...200 m/s pour gaz et température -20…+90°C
- Précision : débit ± 7% de la valeur mesuré + 2% de la valeur final de la plage
température ± 0,0005K/°C
- Boitier : IP67 acier inox 316L avec afficheur alphanumérique 4 digits et 8 LED
multicolors (haute visibilité de l’indication d’état du débit et de la sortie)
- Alimentation : 18…30 Vcc

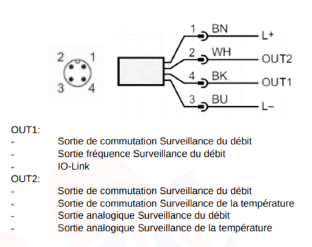

- Raccordement électrique : connecteur M12x1, 4 plots
- Spécification selon fiche technique : IFCSA2000

Ces spécifications correspondent au produit standard ;
pour d'autres besoins, nous consulter
