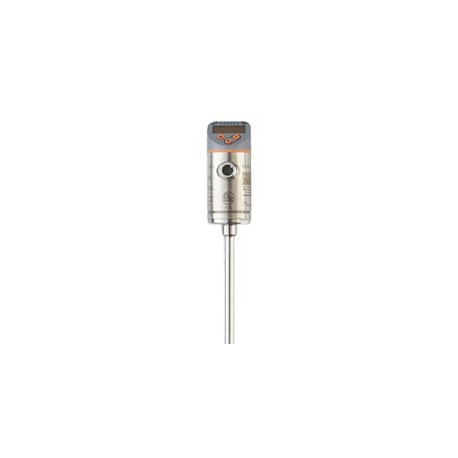

Détecteur de débit électronique avec affichage digital (4 digits) Type SA4000

Le détecteur électronique SA4100 et SA4300 de chez Ifm, permet la détection débit par principe calorimétrique pour les applications du transfert des fluides, froid industriel, génie climatique et industrie de l'eau

Le détecteur électronique SA4100 et SA4300 de chez Ifm à exécution robuste est utilisé pour les fluides liquides ou gazeux compatible avec l'inox.

Une configuration via l'afficheur est possible.

« * » Produit livrable sous 24h/48h en France métropolitaine sous réserve de stock disponible

  • Nouveau



Ajoutez le produit à votre devis pour pouvoir sélectionner les accessoires

- Contrôleur : type SA4100 et SA4300, mesure de débit et température

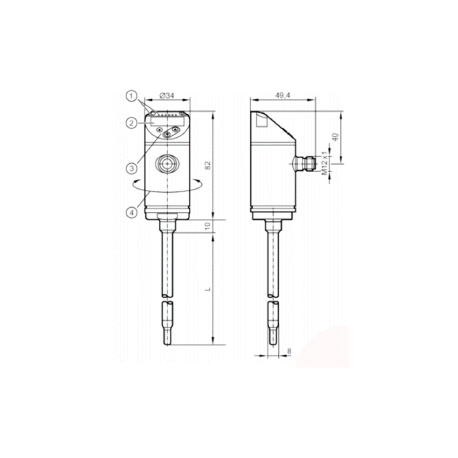

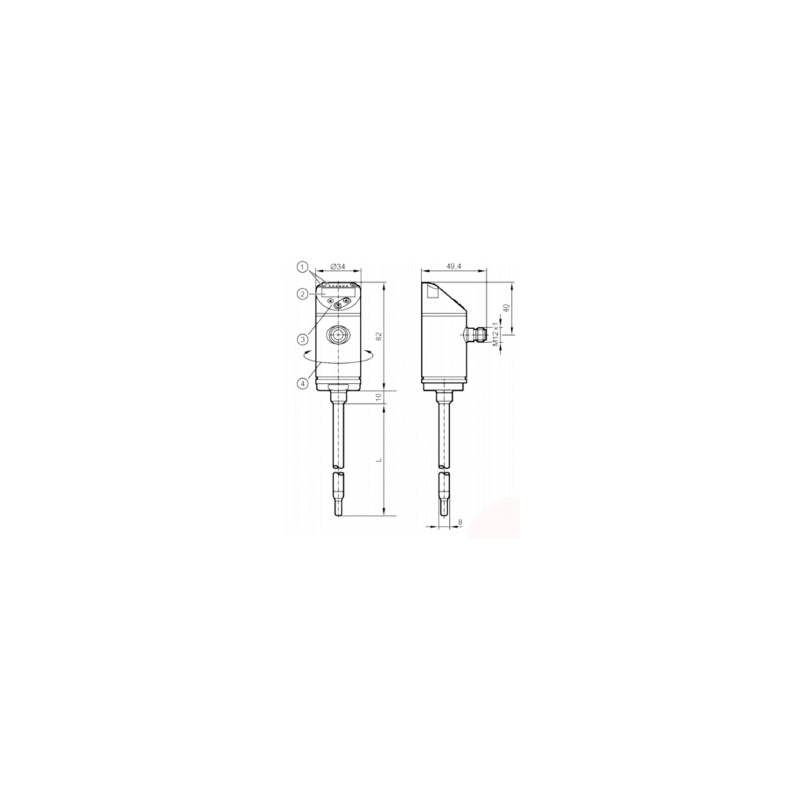

- Caractéristiques :
- 1) Unité d’affichage / Etat de commutation
- 2) Affichage alphanumérique 4 digits rouge / vert
- 3) boutons de programmation
- 4) Boitier orientable 345°
- Principe de fonctionnement : le capteur utilise l'effet de refroidissement d'un fluide en circulation pour contrôler un débit. La quantité
de l'énergie thermique dissipée par l'extrémité de la sonde détermine le débit.
Conception sans pièce en mouvement : pas de risque de casse ou d'encrassement.
Montage latéral pour des tuyaux horizontaux. Montage en flux ascendant pour des tuyaux verticaux.
Distance à respecter entre les perturbations amont/aval et le capteur : 5…10 d en amont et 3…5 d en aval (d=diamètre de la canalisation)
Profondeur d’installation de la sonde de 1/8 du diamètre intérieur de la tuyauterie est ≥120mm et 15mm si < à 120mm
Le bout de la sonde doit être completement immergé dans le fluide
- Matériau parties en contact avec le fluide : acier inox 316L, pour fluide eau, solutions glycolées, air, huile (faible viscosité)

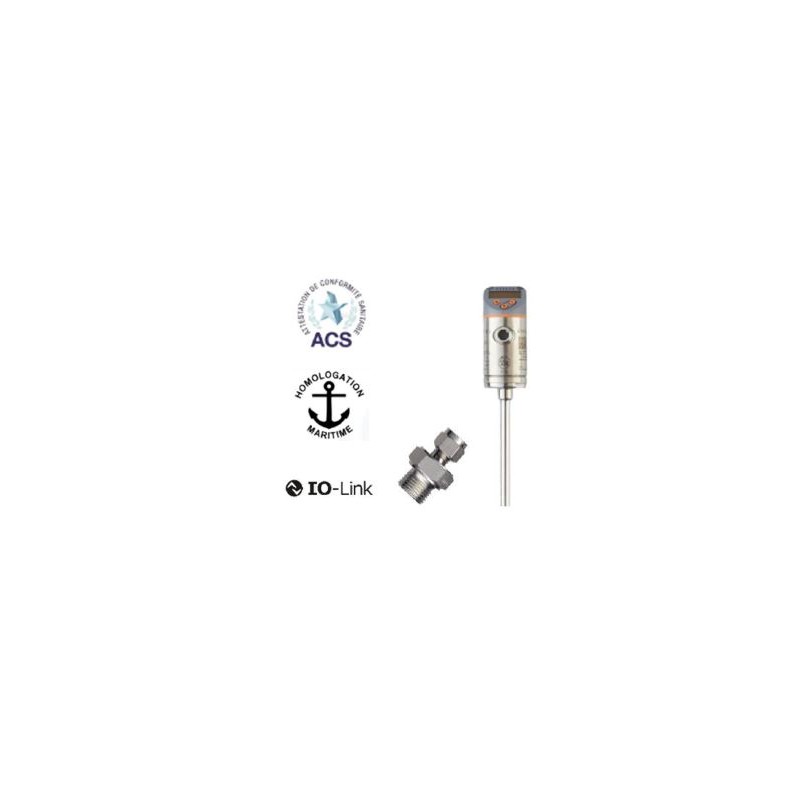

- Plongeur : inox, lisse, diamètre 8mm et longueur 100 ou 200mm.
- Longueur utile de sonde avec raccord coulissant : 55mm sur SA4100
- Longueur utile de sonde avec raccord coulissant : 155mm sur SA4300
- Température de fonctionnement : -20… +100°C
- Pression admissible : 50 bar
- Signal de sortie : deux sélectionnables (point de seuil TOR, une sortie analogique 4…20mA et IO-Link 1.1)
- Plage de réglage : débit 4...300 cm/s pour liquide, 200...1000 cm/s pour gaz et température -20…+100°C
- Précision : débit ± 7% de la valeur mesuré + 2% de la valeur final de la plage
température ± 0,0005K/°C
- Boitier : IP67 acier inox 316L avec afficheur 6 LED vertes pour unités d’affichage,
2 LED jaunes pour l’état de commutation et 4 digits alphanumérique rouge/verte
pour valeurs mesurées
- Alimentation : 18…30 Vcc
- Raccordement électrique : connecteur M12x1, 4 plots, contacts dorés
- Spécification selon fiche technique : IFCSA4100, IFCSA4300

Ces spécifications correspondent au produit standard ;
