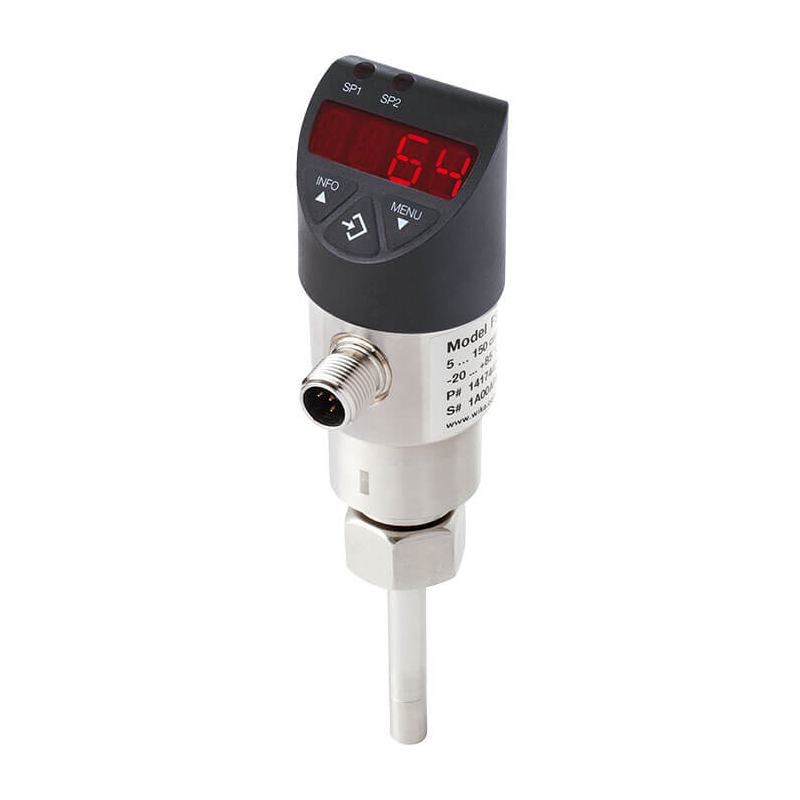

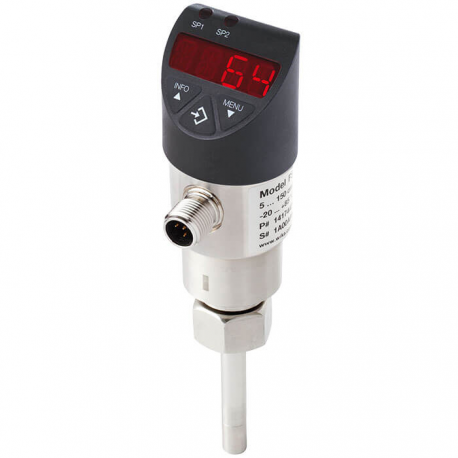

Détecteur de débit électronique sortie 1 seuil (PNP/NPN) + 4/20mA avec afficheur digital pour fluide liquide
Le détecteur de débit FSD-4 de chez Wika, permet la détection débit par principe calorimétrique pour les applications du transfert des fluides, froid industriel, génie climatique et industrie de l'eau
Le détecteur de débit FSD-4 de chez Wika à exécution robuste est utilisé pour les fluides liquides ou gazeux compatible avec l'inox.
Une configuration via l'afficheur est possible.
Ajoutez le produit à votre devis pour pouvoir sélectionner les accessoires
-
Connecteur M12 4 plots droit
Référence : ITERKC4/7
-
Connecteur M12 4 plots coudé
Référence : ITERKCWC4/7
-
Connecteur M12 4 plots droit avec câble 10 m - IP67/69K
Référence : ITEPRKT4-07
-
Connecteur coudé M12 4 plots avec câble de 10M
Référence : ITEPRKWT407/10M
Recommandations de montage :
- Distances à respecter : longueur amont 3 à 5D et longueur aval 3 à 5D (D=diamètre de la tuyauterie)
- Sonde immergée dans le fluide liquide (si possible mini 16mm), positionnée si possible au milieu du tube dans la zone de vitesse
d’écoulement maximal
- Position de montage recommandée : tuyau horizontal, tête vers le haut ou à 90° (tête vers le bas si aucun dépôt dans le tube)
- Contrôleur de débit : type FSD-4
- Applications et caractéristiques :
- Contrôle de systèmes lubrifiants réfrigérants
- Surveillance de circuits de refroidissement
- Protection contre le fonctionnment à vide de vos pompes
- Surveillance fiable de débit de fluides liquides
- Facilement paramétrable avec afficheur intégré
- Sans usure, sans aucune pièce mobile dans le fluide
- Principe de fonctionnement : le capteur utilise l'effet de refroidissement d'un fluide en circulation pour contrôler un débit. La quantité de
l'énergie thermique dissipée par l'extrémité de la sonde détermine le débit.
Conception sans pièce en mouvement : pas de risque de casse ou d'encrassement.
- Matériau parties en contact avec le fluide : acier inox 316L
- Raccordement process : G1/2 (bague PTFE) ou à souder
- Plongeur : Inox diamètre 8mm longueur 45 (version à souder) et 140 mm (version G1/2)
- Longueur utile après installation avec raccord : 11.5mm version à souder et 95mm en version filetage G1/2
- Température de fonctionnement : -20… +85°C
- Pression admissible : 15 bar avec raccord coulissant et 30 bar en version à souder
- Signal de sortie : un point de seuil (PNP/NPN) + 4...20 mA/0...10 V
- Etendue de mesure : 0.05…3 m/s (le réglage est effectué en usine avec de l’eau)
- Boitier : IP67 acier inox 316L avec afficheur LED 4 digits, 14 segments, rouge,
hauteur de caractère 9mm, affichage orientable sur 180°
- Alimentation : 15…35 Vdc
- Raccordement électrique : connecteur M12x1, 4 plots
- Spécification selon fiche technique : WIAFSD4, ITERK
Ces spécifications correspondent au produit standard ; pour d'autres besoins, nous consulter
